Question List in April, 2023
1、工作记录
工作内容不对外公开。
2、日常积累
2.1 数据库相关
#spatialite
在 SQL 中依据 path_id 排序后，再依据 seq 进行二次排序。
SELECT FROM tmp_md_link WHERE mp_id != -1 ORDER BY path_id,seq;
2.2 经纬度距离近似计算公式
#gis
球赤道上环绕地球一周走一圈 360° 共 40075.04 km，每一度在赤道上的长度计算如下：
令 A 点经纬度分别为 \(\lambda_a,\varphi_a\)，B 点的经纬度分别为 \(\lambda_b,\varphi_b\)，\(d\) 为距离，则任意两点距离计算公式为：
2.3 R 树和 RD 树
#R树
定义
R 树作为 B 树向多维空间发展的另一种形式，是一种用于高效地进行多维空间范围查询的空间数据结构。它特别适用于最近邻搜索和窗口查询。R 树是一种平衡树结构，其中每个节点表示空间中的一个超矩形。根节点表示整个空间，每个子节点表示空间的一个子区域。树是通过沿着选择的轴将空间分成两半，然后递归地将每半分割，直到满足停止条件而构建的。
当使用对象变成文档时，就无法直接使用 R 树了，因为无法为文档定义一个矩形框。但我们可以把这种方法在集合类型上稍作改动，称作 RD 树（RD是 Russian Doll 的意思）；RD 树的思想就是用集合替代矩形框，也就是说一个集合可以包含其它子集。
切勿简单的认为一棵 m 阶的 B 树是 m 叉树，虽然存在四叉树、八叉树，及 VP树/R树/R*树/R+树/X树/M树/线段树/希尔伯特 R 树/优先 R 树等空间划分树，但与B树完全不等同。
开源库
目前主要的两个 R 树实现代码是：
RTree.h, Yariv Barkan 实现的纯头文件的开源 R 树源码，目前在项目中使用时经常失败；
rtree, Boost 实现的 R 树，位于 boost::geometry::index::rtree，速度稍慢些；
这里主要介绍 Boost 中的 R 树，其定义如下：
template
<
typename Value, // 参与构建 RTree 索引的值
typename Parameters, // RTree 构建的参数
typename IndexableGetter = index::indexable<Value>,
//从Value中分离可索引几何对象的函数对象
typename EqualTo = index::equal_to<Value>, //Value相等判断的函数对象
typename Allocator = boost::container::new_allocator<Value> //空间配置器
>
class rtree{};
使用如下：
#include <boost/geometry/index/rtree.hpp>
namespace bg = boost::geometry;
namespace bgi = boost::geometry::index;
typedef bg::model::point<double, 2, bg::cs::cartesian > _point;
typedef bg::model::box<_point> _box;
typedef std::pair<_box, int> _value;
typedef bgi::rtree<_value, bgi::quadratic<16>> _rtree;
void main(){
// 创建
_rtree _cross_boost_tree;
// 转换参数
_box box(_point(env.xMin, env.yMin), _point(env.xMax, env.yMax));
// 插入 R 树
_cross_boost_tree.insert(std::make_pair(box, cross.id));
// 查找
std::vector<_value> res;
_box bs(_point(xmin,ymin), _point(xmax, ymax));
// bgi::intersects(b)的意思是，用相交作为条件
// 查得的结果都放入 result_list
_cross_boost_tree.query(bgi::intersects(bs), std::back_inserter(res));
}

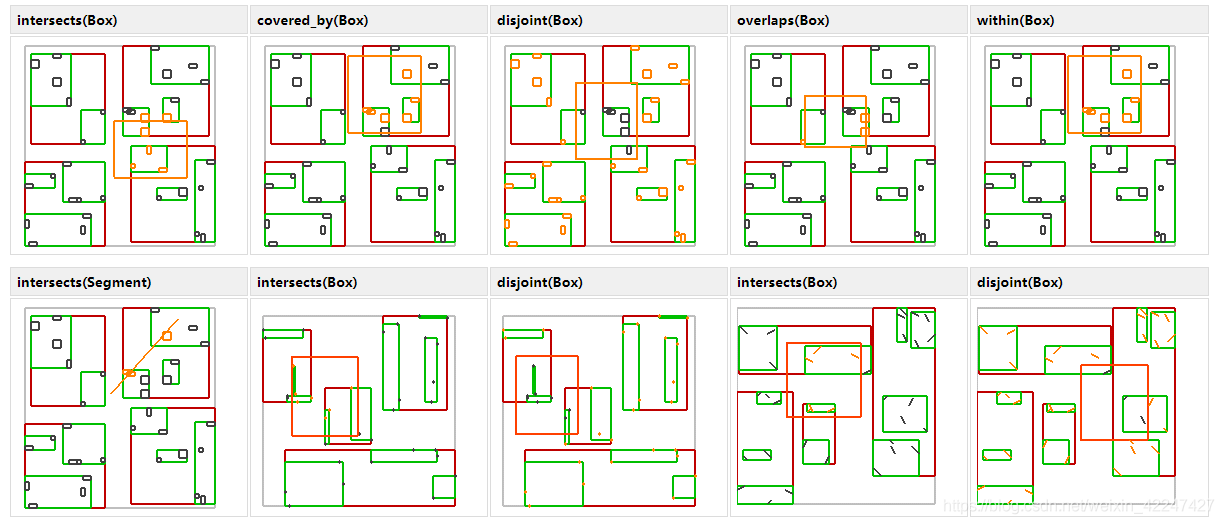

Boost 支持的几种空间查询规则如下：
实现
// Include necessary headers
#include <iostream>
#include <fstream>
#include <vector>
#include <string>
#include <cstdlib>
#include <ctime>
// Define the dimension of the data points
#define DIMENSION 2
// Define the maximum and minimum values for the data points
#define MAX_VALUE 1000
#define MIN_VALUE 0
// Define the number of data points to generate
#define NUM_POINTS 1000
// Define the maximum and minimum values for the range query
#define MAX_RANGE 100
#define MIN_RANGE 10
// Define the number of queries to generate
#define NUM_QUERIES 10
// Define the maximum and minimum values for the leaf and node capacity
#define MAX_CAPACITY 10
#define MIN_CAPACITY 5
// Define the structure for a data point
struct Point {
int id;
std::vector<int> coords;
};
// Define the structure for a range query
struct RangeQuery {
std::vector<int> minCoords;
std::vector<int> maxCoords;
};
// Define the structure for a node in the R-tree
struct Node {
bool isLeaf;
std::vector<Node*> children;
std::vector<Point*> points;
};
// Function to generate a random integer between min and max (inclusive)
int randomInt(int min, int max) {
return rand() % (max - min + 1) + min;
}
// Function to generate a random data point
Point* generatePoint(int id) {
Point* p = new Point;
p->id = id;
for (int i = 0; i < DIMENSION; i++) {
p->coords.push_back(randomInt(MIN_VALUE, MAX_VALUE));
}
return p;
}
// Function to generate random range query
RangeQuery* generateRangeQuery() {
RangeQuery* q = new RangeQuery;
for (int i = 0; i < DIMENSION; i++) {
int minCoord = randomInt(MIN_VALUE, MAX_VALUE - MIN_RANGE);
int maxCoord = randomInt(minCoord + MIN_RANGE, MAX_VALUE);
q->minCoords.push_back(minCoord);
q->maxCoords.push_back(maxCoord);
}
return q;
}
// Function to generate a random R-tree
Node* generateRtree(int capacity) {
Node* root = new Node;
root->isLeaf = true;
for (int i = 0; i < capacity; i++) {
Point* p = generatePoint(i);
root->points.push_back(p);
}
return root;
}
int main() {
// Seed the random number generator
srand(time(NULL));
// Generate data points
std::vector<Point*> points;
for (int i = 0; i < NUM_POINTS; i++) {
Point* p = generatePoint(i);
points.push_back(p);
}
// Generate range queries
std::vector<RangeQuery*> queries;
for (int i = 0; i < NUM_QUERIES; i++) {
RangeQuery* q = generateRangeQuery();
queries.push_back(q);
}
// Generate R-tree
Node* root = generateRtree(randomInt(MIN_CAPACITY, MAX_CAPACITY));
// Print out the data points, range queries, and R-tree
// ...
return 0;
}
2.4 计算几何
#计算几何

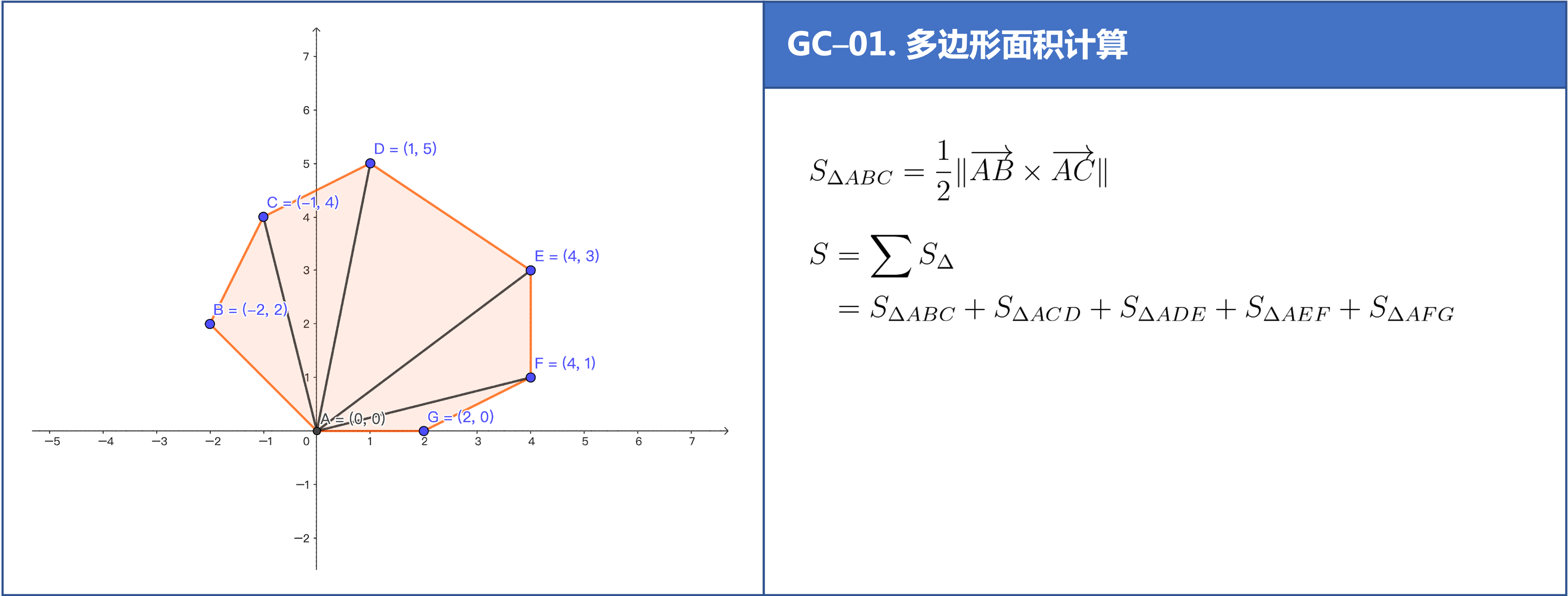

GC-01: 多边形面积计算
这里提供依据向量进行多边形面积计算的公式推导。首先考虑最简单的三角形的面积计算公式，令三角形的三个顶点为 \(P_1,P_2,P_3\) 则有：
注意这里用到了向量叉乘的反向结合律，即：\(P_2\times P_1=-P_1\times P_2\)；同理可以验证四边形的面积计算公式也符合上面的规律，继而可以推证多边形的面积计算公式为：
//叉积,可以用来判断方向和求面积
double cross(Point a,Point b,Point c){
return (c.x-a.x)*(b.y-a.y) - (b.x-a.x)*(c.y-a.y);
}
//求多边形的面积
double S(Point p[],int n){
double ans = 0;
p[n] = p[0];
for(int i=1;i<n;i++){
ans += fabs(cross(p[0],p[i],p[i+1]));
}
return ans / 2.0;
}

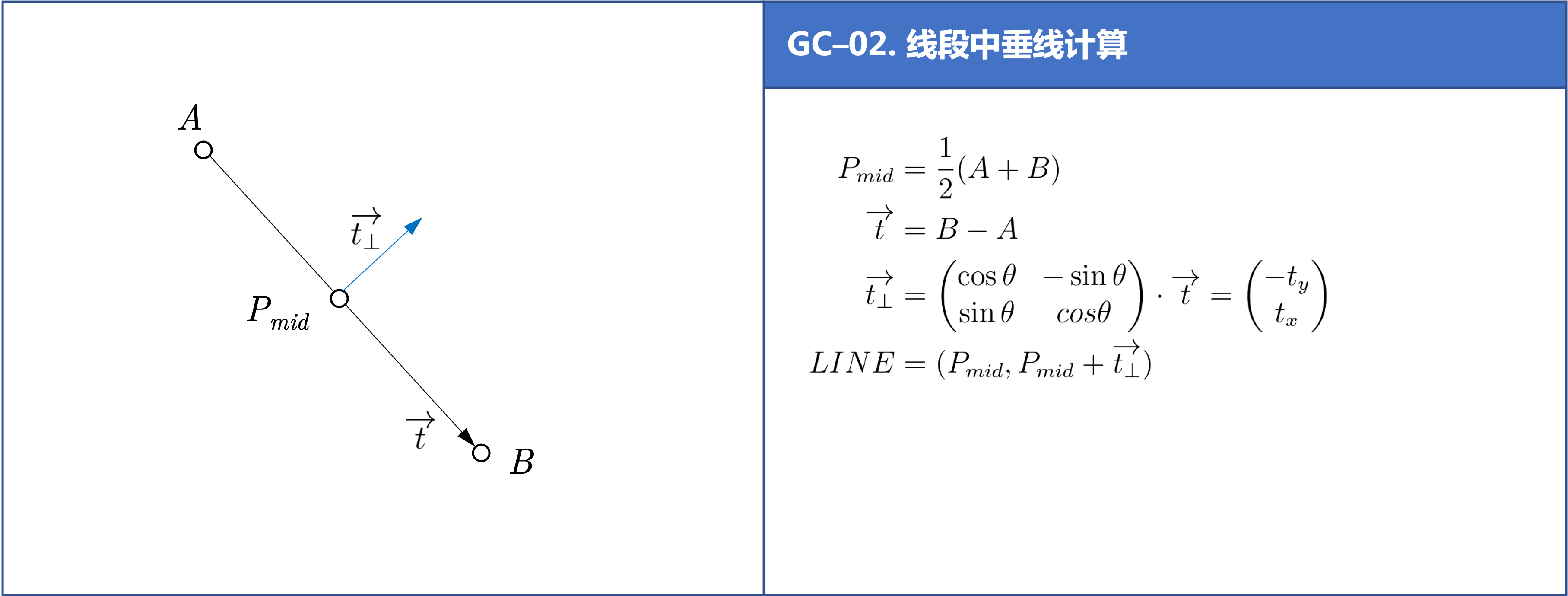

GC-02: 线段中垂线计算
//求线段的中垂线
inline Line getMidLine(const Point &a, const Point &b) {
Point mid = (a + b);
mid.x/=2.0;
mid.y/=2.0;
Point tp = b-a;
return Line(mid, mid+Point(-tp.y, tp.x));
}

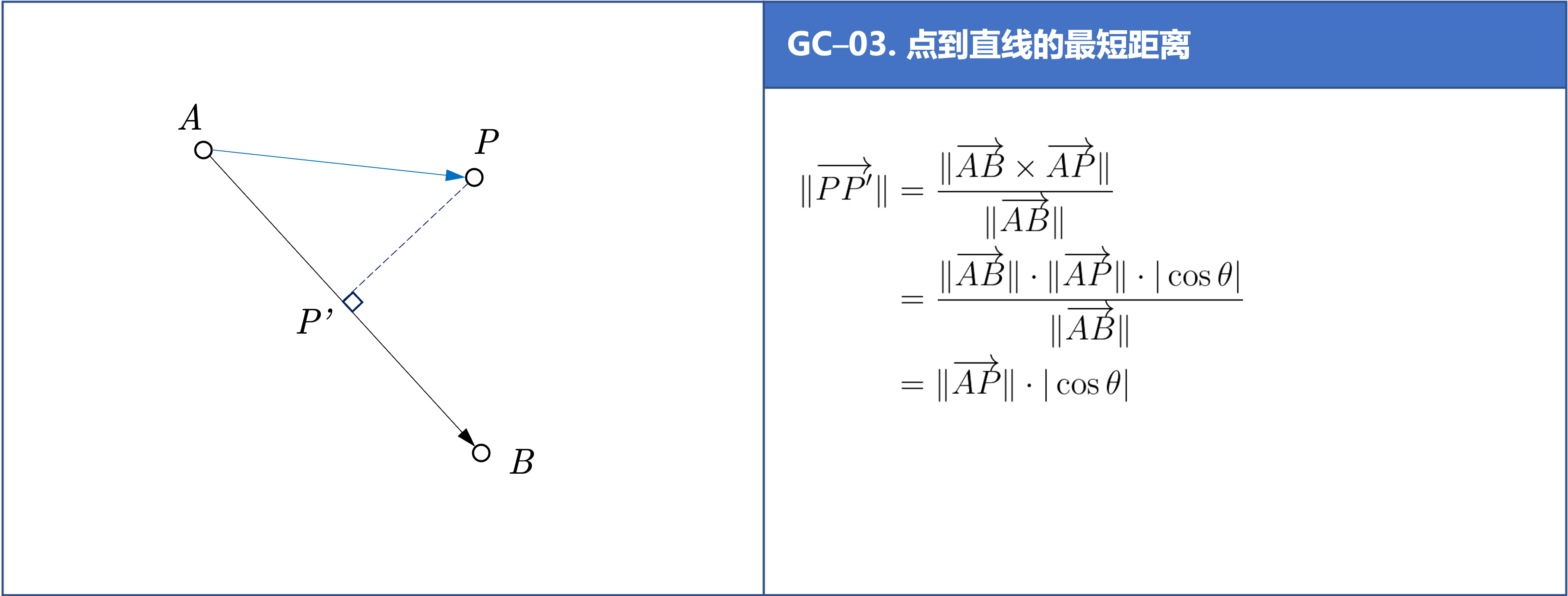

GC-03: 点线间最短距离
//求点到线的最短距离
double inline getMinDistance(Point &point, Line& geom){
if(geom.size() != 2){ return -1.0; }
Point& A = geom.front();
Point& B = geom.back();
Point AB = B - A;
Point AP = point - A;
return fabs(cross(AB, AP) / AB.modulus());
}

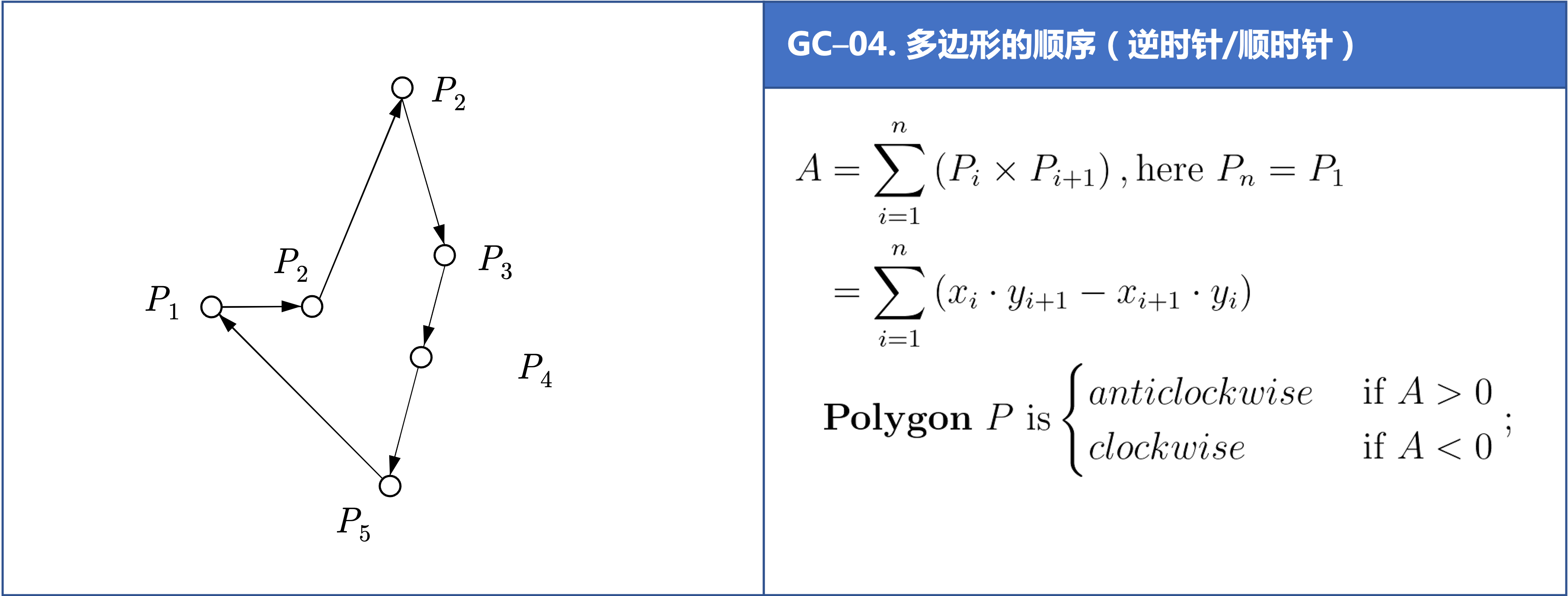

GC-04: 多边形顺序判断
int check_polygon_clockwise(
int cross_id,
const CoordinateSequence &polygon,
std::map<Line, std::list<Line>> &edge_map_of_polygon)
{
// 边界条件
Coordinate last_pt(0.0, 0.0);
if(polygon.size() < 3) { return false; }
if(!(polygon.front() == polygon.back())){
last_pt = polygon.front();
}
// 符号判定
auto is_same_sign = [](double& a, double& b){
return (a < 0) && (b < 0);
};
// 计算多边形面积从而确定其顺序
double last_si = std::numeric_limits<double>::quiet_NaN();
int concave_cnt = 0;
double s = 0.0;
for(int i = 0; i < polygon.size(); ++i){
double si = 0.0;
if(i == polygon.size() - 1){
if(!(last_pt == Coordinate(0.0, 0.0))){
// 多边形最后一个点不是首点时
Line line = Line(polygon.at(i), last_pt);
si = cross(polygon.at(i), last_pt);
if(edge_map_of_polygon.count(line) == 0){
edge_map_of_polygon.insert({line, {line}});
}else{
edge_map_of_polygon.at(line).push_back(line);
}
}
}else{
Line line = Line(polygon.at(i), polygon.at(i + 1));
si = cross(polygon.at(i), polygon.at(i + 1));
if(edge_map_of_polygon.count(line) == 0){
edge_map_of_polygon.insert({line, {line}});
}else{
edge_map_of_polygon.at(line).push_back(line);
}
}
s += si;
if(!std::isnan(last_si)){
if(!is_same_sign(last_si, si)){
concave_cnt++;
}
}
last_si = si;
}
if(concave_cnt > 0){
// 可能为凹多边形
}
return s < 0;
}

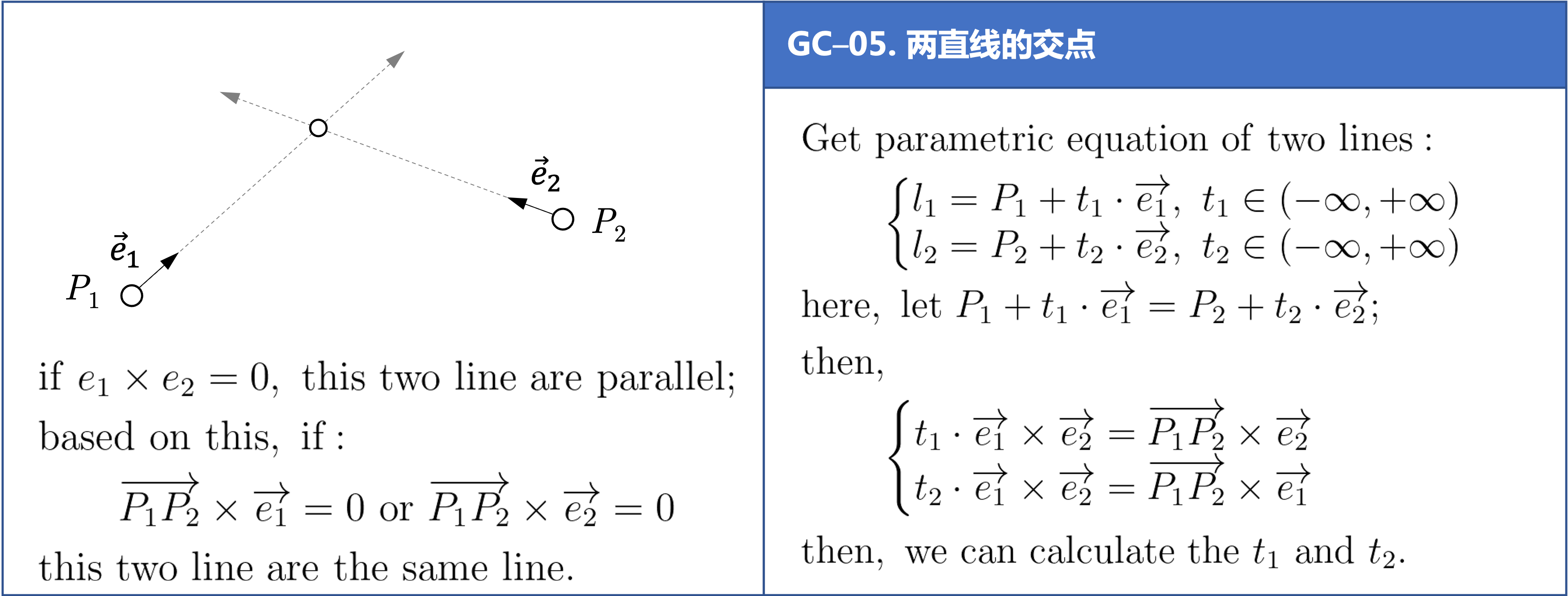

GC-05: 直线交点
LineLineRelation line_line_math_intersection(
const Coordinate& p1_a, const Coordinate& p1_b,
const Coordinate& p2_a, const Coordinate& p2_b,
Coordinate& result)
{
Coordinate e1 = p1_b - p1_a;
Coordinate e2 = p2_b - p2_a;
e1 = e1.normalize();
e2 = e2.normalize();
const Coordinate& P1 = p1_a;
const Coordinate& P2 = p2_a;
Coordinate P1P2 = P2 - P1;
double cross_e1_e2 = cross_direction(e1, e2);
if(fabs(cross_e1_e2) < 0.0871){
// 夹角小于 5° 或大于 175° 时认为是平行线
return LineLineRelation::LINE_PARALLEL; // 两条线平行
}
double t1 = cross_direction(P1P2, e2)/ cross_e1_e2;
double t2 = cross_direction(P1P2, e1)/ cross_e1_e2;
// 如果计算结果不一致则说明计算异常
Coordinate P = P1 + e1 * t1;
Coordinate P_ = P2 + e2 * t2;
if(!(P == P_)){
return LineLineRelation::LINE_UNKOWN; // 计算异常
}
// 取均值以提高准确度
print_point(P);
print_point(P_);
result = P + P_;
result.x = result.x * 0.5;
result.y = result.y * 0.5;
return LineLineRelation::LINE_INTERSECTION;
}
2.5 道路术语
#道路导航简写
高速公路导航提示中IC、JC、SA等字样的含义解释：
IC : Inter Change 英文缩写，意为高速公路转换出入口，即高速公路至一般公路的出入匝道。从标有“IC”的地方，可以下高速公路。
JC : Joint Change/Circuit 的英文缩写，意为高速公路连接口或连接匝道。即不同高速公路之间的连接线路。从标有“JC”可以直接转到另一条高速公路上。
SA : Service Area 的英文缩写，意为服务区。特指高速公路服务区。
PA : Parking Area 的英文缩写，意为停车区域。特指高速公路停车区。
TG : Toll Gate 的英文缩写，意为收费站。遇到这个标志，您要掏腰包了。
IN : 路径入口。一般是指环岛的入口，或从辅路进到主路的地方。
OUT : 路径出口。一般是指环岛的出口，或从主路转到辅路的的地方。
2.6 准召率和召回率
#准召率
不妨举这样一个例子：某池塘有1400条鲤鱼，300只虾，300只鳖。现在以捕鲤鱼为目的。撒一大网，逮着了700条鲤鱼，200只虾，100只鳖。那么，这些指标分别如下：
正确率 = 700 / (700 + 200 + 100) = 70%
召回率 = 700 / 1400 = 50%
F1 值 = 70% * 50% * 2 / (70% + 50%) = 58.3%
不妨看看如果把池子里的所有的鲤鱼、虾和鳖都一网打尽，这些指标又有何变化：
正确率 = 1400 / (1400 + 300 + 300) = 70%
召回率 = 1400 / 1400 = 100%
F1 值 = 70% * 100% * 2 / (70% + 100%) = 82.35%
参考文献
lovebay. 计算几何常用的函数/方法[EB/OL]. #计算几何
开心经验. 纬度距离计算公式[EB/OL].
知乎. PostgreSQL 中的 R 树和 RD 树介绍[EB/OL].
CSDN 博客. 什么是R树[EB/OL].
CSDN 博客. 【树】从二叉树到空间索引树[EB/OL].
CSDN 博客. # 高速公路导航提示中IC、JC、SA等字样的含义[EB/OL].
HBLOG. # 准确率(Precision)、召回率(Recall)、F值(F-Measure)[EB/OL].
知乎. # 如何使用 boost::geometry::index::rtree[EB/OL].
CSDN 博客. # Boost.Geometry的RTree空间索引[EB/OL].
Adam Wulkiewicz. Boost.Geometry R-tree speeding up geographical computation[EB/OL].
CSDN 博客. R 树算法 C++ 实现[EB/OL].
Wolfram Mathword. 多边形面积计算公式[EB/OL].
CSDN 博客. # 直线射线线段的相交判断[EB/OL].
博客园. # 机器学习算法中的准确率(Precision)、召回率(Recall)、F值(F-Measure)[EB/OL].
3. 系统及软件
3.1 Mac 常用软件梳理
#mac软件
Yoink：文件置物架，用于便捷的文件拷贝；
DataGraph：数据可视化工具；
Mos：优化 MAC 鼠标操作；
TinyCal：日历状态栏工具；
MacDroid：MAC 和手机传输文件工具；
Obsidian：笔记本管理工具；
Snipaste：截图工具；
3.2 gdb 使用 core 文件
#core
什么是 core 文件
当程序运行过程中出现 Segmentation fault (core dumped)
错误时，程序停止运行，并产生 core 文件。core
文件是程序运行状态的内存映象。使用 gdb 调试 core
文件，可以帮助我们快速定位程序出现段错误的位置。当程序访问的内存超出了系统给定的内存空间，就会产生
Segmentation fault (core dumped)，因此，段错误产生的情况主要有：
core dumped 又叫核心转储，当程序运行过程中发生异常导致程序异常退出时，由操作系统把程序当前的内存状况存储在一个 core 文件中，也即 core dumped。
调试 core 文件
gdb <program> core # 用 gdb 同时调试一个运行程序和 core 文件
(gdb) l（list） # 显示源代码，并且可以看到对应的行号；
(gdb) b（break）x # x是行号，表示在对应的行号位置设置断点；
(gdb) p（print）x # x是变量名，表示打印变量x的值；
(gdb) r（run） # 表示继续执行到断点的位置；
(gdb) n（next） # 表示执行下一步；
(gdb) c（continue） # 表示继续执行；
(gdb) q（quit） # 表示退出gdb；
(gdb) info share # 查看已加载的动态库；
(gdb) bt # 查看程序堆栈信息；
参考文献
CSDN 博客. # linux下使用gdb调试core文件[EB/OL].
